Les Appareils Chinois

  F4DCL

Les appareils VHF/UHF Chinois

Le CRT MICRON UV.

Un appareil pour les radioamateurs  VHF/UHF 144-146 MHz et 430-440 MHz.
Pour les amateurs radio en version export 136-174 MHz et 400-490 MHz.
Avec un format très compact 16,3 x 12,4 x 3,9 cm
3 puissances disponibles: 5,15,25 watts -200 canaux mémoire- 2 VFO et tout un tas de fonctions!
voilà un petit poste bien sympa qui a "tout d'un  grand"

Cliquez sur l'image  pour voir la vidéo complète de la présentation de l'appareil.

Test du CRT MICRON UV Puissance/Ampèrage.

avec contrôle MAAS RX-40 140-525MHz.

 LO 5 W 2 Ampères

MI 15 W 4 Ampères

HI 22 W 6 Ampères

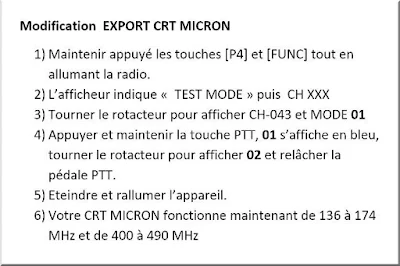

Vu sur le net, la manip à faire pour débrider le poste pour passer en mode export.

Bonne lecture en attendant la suite…
F4DCL

KYT KT8900R

(deuxième version avec un petit ventilateur à l'arrière et correction  de quelques bugs rencontrés sur la première version)

Voici un petit appareil bi-bande VHF/UHF large bandes made in Chine qui fait beaucoup parler de lui en ce moment.
Pour info, je ne possède pas cet appareil...

J'ai trouvé sur le net un OM du radio club de CAEN  F6FZU Philippe qui fait une belle description et test , ainsi que la programmation complète de l'appareil.
C'est un très bon article rédigé en Français...qui devrait bien rendre service à tous ceux qui ne savent pas lire le chinois.
Merci à F6FZU.

Les deux photos qui suivent ne sont pas de moi, mais copiées sur le net.
Vous trouverez le lien de l'article de F6FZU à la suite des deux photos.

Bon trafic.














http://f6kcz.free.fr/Technique/KT%208900%20R/KT%208900%20R.htm



-Le QYT KT-7900D
-Le CRT-279UV

Dans la continuité de la série des petits appareils chinois (à faible prix) VHF/UHF larges bandes

 20/25 watts de puissance, voici deux TRX particulièrement intéressants au vu de leurs possibilités;

Vu sur le net  au début du mois de novembre 2017 le CRT 279UV
Une vidéo en Français d'un appareil, pratiquement, semblable
qui figure au catalogue d'une boutique de vente de matériel radio:

Vous pouvez trouver sur le net le manuel d'utilisation de cet appareil ici;

http://www.servicedocs.com/ARTIKELEN/7700483960001.pdf

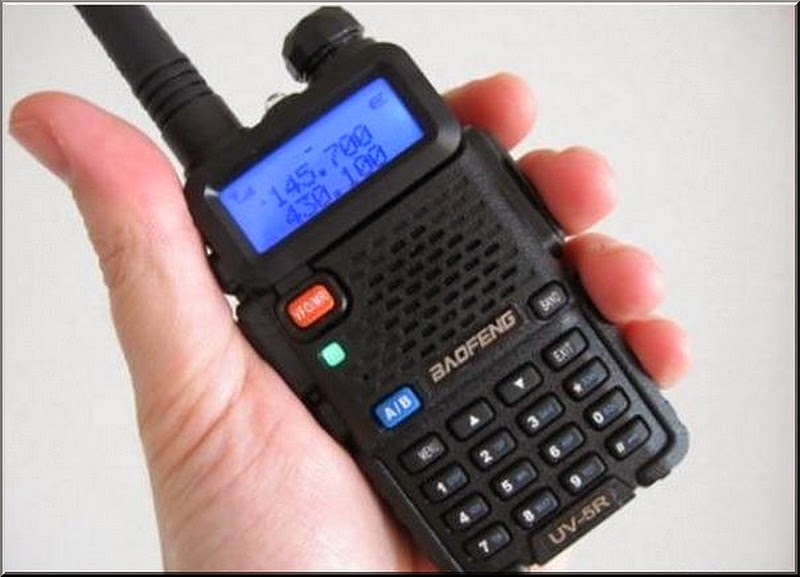

le BAOFENG UV-5REplus

136-174/400-480Mhz
Baofeng UV-5R L'émetteur-récepteur multibande est un bon petit
émetteur-récepteur FM avec une vaste couverture de fréquence,
VHF / UHF DUAL-BAND RADIO TWO WAY

Gamme de fréquence: 136-174 et 400-480MHz
Dual-Band affichage, double fréquence. Affichage, double-veille
Puissance de sortie: 4 / 1Watts
128 canaux
50 CTCSS et 104 CDCSS
Fonction VOX
Tone Brust 1750Hz
Radio FM (65.0MHz-108.0MHz)
Lampe de poche à LED
Grand écran LCD
Puissance RF High / Low commutable
25KHz/12.5KHz commutable
Alerte d'urgence
Alerte de batterie faible
Battery Saver
Temps d'Arrêt
Verrouillage du clavier
Moniteur Manche
Étape Channel: 2.5/5/6.25/10/12.5/25KHz
ROGER SET


MANUEL Français du Baofeng UV-5R plus

1 -STEP (Réglage de l’écart des canaux répéteurs) 2.5 / 5 / 6.25 /10 / 12.5 / 25 kHz
2 -TXP (Puissance de transmission réglable) HIGH (5W) / LOW (1W) Puissance du TX.
3 -SAVE (Niveau d’économie de batterie programmable, 1:1 / 1:2 / 1:3 / 1:4) OFF / 1 / 2 / 3 / 4
4 -VOX (Transmission à commande vocale) OFF / 0 à 10 Mise en fonction du vox et réglage de sensibilité.
5 -W/N (Large Bande [WB] / Bande étroite [NB]) WIDE (Large) / NARR (Étroite)
6 -ABR (Éclairage de l'écran) OFF / 1 / 2 / 3 / 4 / 5 Réglage du temps d’éclairage de l’afficheur en secondes.
7 -TDR (Double veille / double réception) OFF / ON
8 -BEEP (« Bip », touches du clavier) OFF / ON
9 -TOT (Contrôle du temps de transmission) 15 / 30 / 45 / 60 … / 585 / 600s Limite de temps de transmission en secondes.
10 -R-DCS (« Squelch », réception numérique codé DCS) OFF / D023N … / D7541 Code numérique DCS du
« Squelch ».
11 -R-CTS (« Squelch », réception continue tonalité codé CTCSS) 67.0 Hz … / 254.1 Hz Code CTCSS du « Squelch ».
12 -T-DCS (« Squelch », réception numérique codé DCS) OFF / D023N … / D7541 Encodeur numérique DCS.
13 -T-CTS (« Squelch », réception continue tonalité codé CTCSS) 67.0 Hz … / 254.1 Hz Encodeur CTCSS.
14 -VOICE (Message vocal) OFF / ON Active le prompt vocal.
15 -ANI (Numéro d'identification radio automatique, seulement réglable par logiciel PC) Seulement par Logiciel PC.
16 -DTMFST (tonalité de transmission codée) OFF / DT – ST / ANI – ST / DT + ANI Encodeur de tonalités DTMF.
17 -S-CODE (codage du signal, seulement réglable par logiciel PC) Seulement par Logiciel PC.
18 -SC-REV (Type de scan) TO / CO / SE TO : Arrêt sur signal, redémarrage après un temps prédéfini.
CO : Arrêt jusqu’à disparition de porteuse. SE : pas de redémarrage.
19 -PTT-ID (Appuyez et maintenez enfoncé le bouton PTT pour transmettre le codage du signal) OFF/ BOT/ EOT /BOTH
Envoi du code d’identité du poste à émission : OFF : Arrêt. BOT : Début de transmission. EOT : Fin de transmission.
BOTH : Au début et à la fin.
20 -PTT-LT (Retard dans l'envoi de l'encodage du signal) 0, …, 30ms Délais avant la transmission du
signal d’identité en millisecondes.
21 -MDF-A (En mode canal, qui affiche l'écran dans A, seulement réglable par logiciel PC) Mode d’affichage des mémoires
pour le VFO A : FREQ / CH / NAME (Fréquence / Canal / Nom du canal) Seulement par Logiciel PC.
22 -MDF-B (En mode canal, qui affiche l'écran dans B, seulement réglable par logiciel PC) Mode d’affichage des mémoires
pour le VFO B : FREQ / CH /
NAME (Fréquence / Canal / Nom du canal) Seulement par Logiciel PC.
23 -BCL (Verrouillage de canal occupé) OFF/ ON Interdiction d’émission sur canal occupé.
24 -AUTOLK (Blocage automatique du clavier) OFF/ ON
25 -SFT-D (Sens de déplacement de fréquence) OFF / + / - Direction du décalage de fréquence.
26 -OFFSET (Décalage de fréquence d'accès au répéteur. 00.000 … 69.990 Décalage en fréquence.
27 -MEMCH (Entrer les canaux en mémoire) 000, …, 127 Stockage en mémoires du canal.
28 -DELCH (Supprimer des canaux dans la mémoire) 000, …, 127 Effacement du canal en mémoire.
29 -WT-LED (Couleur d'éclairage de l’écran de veille) OFF / BLEU / ORANGE / VIOLET (OFF / BLEU / ORANGE / ROUGE)
Choix de la couleur d’affichage en mode « Stand-by ».
30 -RX-LED (Affichage couleur de la lumière à la réception) OFF / BLEU / ORANGE / VIOLET (OFF / BLEU / ORANGE /
ROUGE) Choix de la couleur d’affichage en mode « Réception » (BF ouverte)
31 -TX-LED (Affichage couleur de la lumière à l’émission) OFF / BLEU / ORANGE / VIOLET (OFF / BLEU / ORANGE / ROUGE)
Choix de la couleur d’affichage en mode « Emission ».
32 -AL-MOD (Type d’alarme) SITE / TONE / CODE Mode de signalisation de l’alarme : SITE : Emission du signal d’alarme
localement. TONE : Envoi d’une tonalité. CODE : Envoi du code du poste.
33 -BAND (Sélection de la bande de fonctionnement VHF ou UHF) VHF / UHF Choix de la bande en mode VFO.
34 -TX-AB (Transmission de sélection en double veille / double réception) OFF/ A/ B Fixe l’émission sur un canal en
mode double veille / double réception.
35 -STE (Élimination de la tonalité de la file d'attente) OFF / ON Elimination des tonalités de fin de
transmission.
36 -RP_STE (Élimination de la tonalité de la file d'attente lorsque l'on travaille avec un répéteur) OFF / 1,2, 3…, 10
Elimination des tonalités de fin de transmission sur répéteurs.
37 -RPT_RL (Retard de la tonalité de la file d'attente lorsque l'on travaille avec un répéteur) OFF / 1,2, 3…, 10
Durée de RP_STE.
38 -PONMGS (Écran d'accueil) FULL / MGS Message à la mise en route.
39 -ROGER (Son de fin de transmission « Roger_Beep ») OFF / ON « Roger-beep ».
40 -RESET (Restaure les valeurs par défaut) VFO / ALL Remise aux réglages d’usine.

Différence d'aspect entre le Baofeng et le Motorola T6.

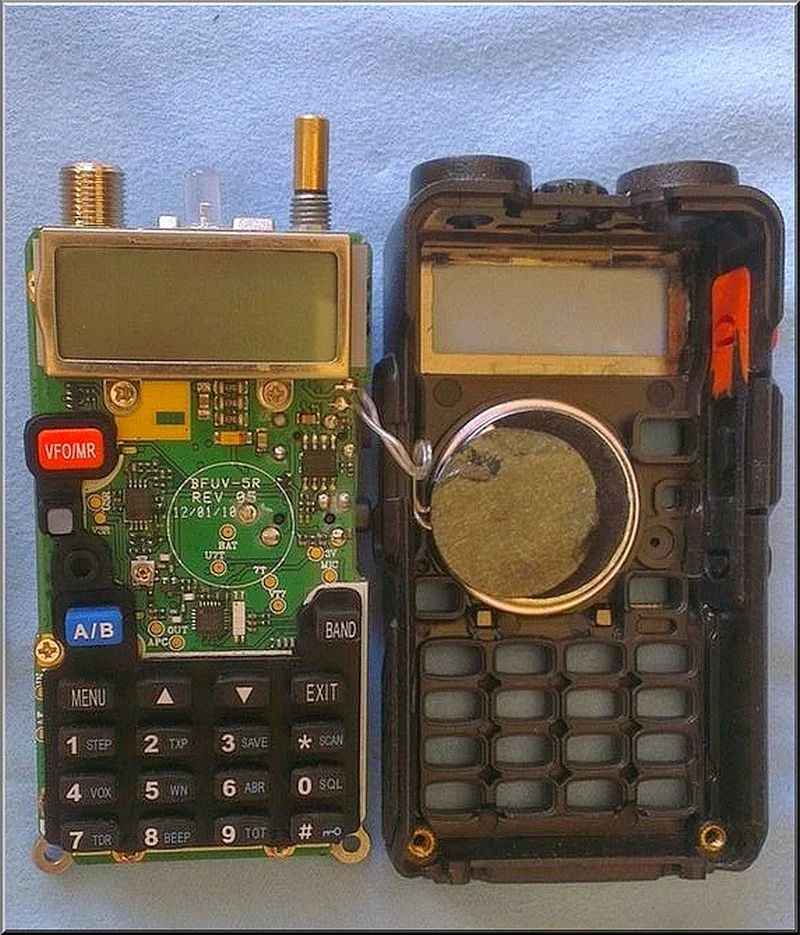

Vous voulez ouvrir et voir ce que contient votre Baofeng UV-5R+ ?

F4DCL

Bien entendu, même si ces appareils "large bande" VHF/UHF, sont vendus en vente libre, ils ne sont utilisables, légalement, que par des personnes titulaires d'une licence.......

F4DCL
